- 產品介紹

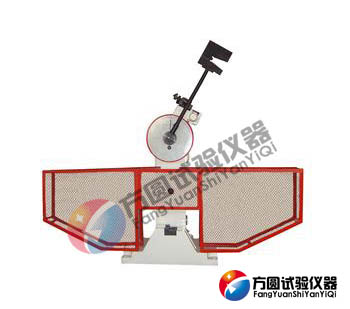

JB-300B/500B半自動擺錘式沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金、機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。該系列機型也是目前市場上使用最普遍的沖擊試驗機。
功能特點：
1、試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；
2、沖擊刀采用螺釘安裝固定，更換簡單方便；
3、試樣簡支梁式支承；
4、主機裝有安全防護銷，并且配備了安全防護網；
5、試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；
6、試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。JB-300B/500B型為刻度盤顯示沖擊試驗機；
JB-300B/500B擺錘式半自動沖擊試驗機技術參數：
|
型號 |
JB-300B |
JB-500B |
|
顯示方式 |
度盤顯示 |
度盤顯示 |
|
沖擊能量 |
150/300J |
250/500J |
|
擺軸中心至沖擊點距離 |
750mm |
800mm |
|
沖擊速度 |
5.2m/s |
5.4 m/s |
|
擺錘預揚角 |
150° |
|
|
試樣支座跨距 |
40mm |
|
|
鉗口圓角 |
R1-1.5mm |
|
|
沖擊刀刃圓角 |
R2-2.5mm，R8±0.05mm |
|
|
試樣尺寸 |
10（7.5、5、2.5）mm×10mm×55mm |
|
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
JB-300B/500B半自動擺錘式?jīng)_擊試驗機常見故障及排除
1、掛鉤撞壓阻尼桿，微動開關已處于放松狀態，但電機不停。
原因查找：
a.微動開關1WK動作不可靠或斷線
b.繼電器4J不動作
c.接觸器不釋放
排除方法：
a.檢查1WK和4J
b.清洗1C接觸器的銜鐵
2、掛鉤撞壓阻尼桿，電機已停，但擺錘不落到掛鉤上，按“沖擊”按鈕，閥用電磁鐵已動作，但擺錘不落擺。
原因查找：
a.電磁離合器的銜鐵脫不開
b.銜鐵的幾個端面鍵與鍵“別勁”超過彈簧力
c.彈簧力小或疲勞
d.電刷接觸不良
排除方法：
a.打開側蓋,在端面鍵與鍵槽滑動處加幾滴機油并用螺刀撥動幾次
b.更換彈簧
c.修理電刷
3、按“取擺”按鈕擺錘不動作。
原因查找：
a.皮帶可能松動
b.電源故障
c.繼電器1J、4J或接近開關WK故障
排除方法：
a.將皮帶調緊
b.檢查熔斷器
