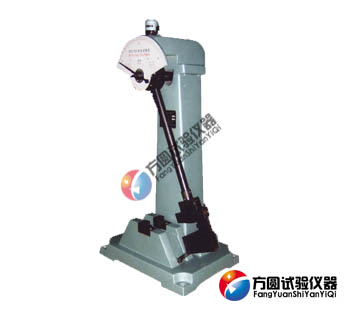

JB-300型手動擺錘式沖擊試驗機用于測定金屬材料在動負荷狀態下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況。本JB-300型手動沖擊試驗機為手控型，掛擺、沖擊、制動為人工手動控制。適用于沖擊韌性較大的黑色金屬，如鋼鐵及其合金材料的沖擊性能試驗等。GB229-2007 《金屬材料 夏比擺錘沖擊試驗方法》。

適用范圍：

 　　JB-300型手動沖擊試驗機是冶金、鍋爐壓力容器、鋼鐵、鋼管、五金、鑄造、泵、閥門、緊固件、車船、機械制造、石油化工、航空航天及科研院校等部門理化試驗室的理想沖擊設備。

設備配置：

 　　1、主機 1臺；

 　　2、150J、300J 擺錘各 1個；

 　　3、內六角扳手S=12（扳鉗口座壓板螺釘）1件；

 　　4、支座調校器            1只件；

 　　5、試樣對中器            1件；

 　　6、拆卸器（換擺用）      1套；

 　　7、地 腳 螺 釘           4套；

JB-300型手動擺錘式?jīng)_擊試驗機技術指標：

　　延伸閱讀：

 　　JB-300的空擊試驗和檢查

 　　空擊試驗的目的是為了檢查能量損失是否過大，操作時將JB-300手動擺錘式?jīng)_擊試驗機擺錘升起至予揚角位置，手動指針撥至最大讀數值，操縱手控盒“沖擊”按鈕，當完成一次沖擊回落時，用手迅速地將指針撥回讀數盤最大讀數值處，待錘完成第二次沖擊后，將其控制到 “制動”位置，讀取指針指示值，將兩次指示值（次應為0）之差除以2即為一次空擊過程中的能量損失。對最大沖擊能量為300焦耳的擺錘能量損失允許1.5焦耳，對最大沖擊能量為150焦耳的擺錘能量損失允許0.75焦耳，如果超出允許值，則應檢查彈性墊圈壓力是否過大，撥針是否松動和位置準確與否，制動帯離合位置是否合理以及擺軸軸承是否靈活等，直到達到允許值要求。

 　　沖擊試驗過程電氣控制原理

 　　1、按動JB-300擺錘式?jīng)_擊試驗機取擺按紐，通過繼電器和離合器、接觸器的動作，接通LD；擺錘揚至最高位置后，碰到微動開關，電機停轉，其他電器線路復位，保險銷伸出。

 　　2、按動退銷按紐，保險銷退回。

 　　3、按動沖擊按紐，接通閥用電磁鐵，實現擺錘沖擊，并能使全部電氣線路復位。

 　　4、自動揚擺：在接通電源后，伺服電機一直反時針旋轉，這樣JB-300手動擺錘式?jīng)_擊試驗機所拖動的接點一直處于斷開狀態。當擺錘處于停止或落下方向轉動時，電源接點亦不可接通，當擺錘向揚擺方向轉動時，并且它的轉動角速度大與伺服電機的速度時，電源接點接通，并使繼電器接通，當擺錘角速度逐漸下降至小于伺服機角速度時，電源自動接點斷開，并使繼電器動作，這時接通離合器和接觸器，使拖動電機轉動，進行揚擺。
