一. 產品概述

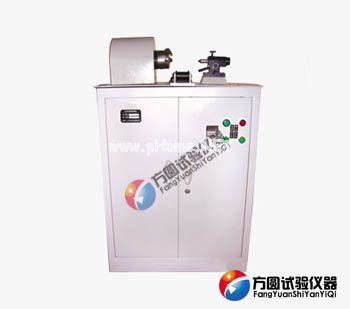

       CR系列卷繞試驗機是研發的新一代線材卷繞試驗機，該機是臥式主機，由加載、傳動、卷繞、加力、跟蹤、等部分組成，主要適用于測定標稱直徑為Φ1-Φ10mm的鋼絲、銅、鋁及其合金線材的卷繞性能；試驗方法是將鋼絲一端固定，另一端圍繞規定直徑的試棒卷繞到規定圈數，觀察其表面的缺陷等。



二. 適用標準

1 GB/T4909.7—2009《裸電線試驗方法 第七部分:卷繞試驗》

2 GB/T2976-2004《金屬材料 線材 纏繞試驗方法》



三. 產品描述

1. 主    機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。

2. 驅動系統：電動機驅動，轉動扭矩大，加載均勻、穩定無沖擊。

3. 傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及較高的傳動精度。

4. 拉緊裝置：針對細線材，采用砝碼加力，加力不超過公稱拉力的5%,以保證材料緊密纏繞。



四. 主要技術指標

1. 線材直徑：Φ1-10mm；

2. 卷繞速度：15/20/60rpm；

3. 芯棒有效工作長度：100mm；

4. 主電機功率：0.75kw；

5. 電源：380V，50Hz；

6. 卷繞方向：正轉或反轉；



四．試驗機的工作環境要求

1. 在室溫～40℃范圍內，相對濕度≤80%；

2. 在穩固的基礎或工作臺上，水平度為0.2/1000mm；

3. 在無震動及周圍無腐蝕性介質的環境中；

4. 電源電壓的波動范圍不應超過額定電壓的10%，必須有零線。



五．主要配置

1. 臥式主機1臺

2. 電機1臺

3. 電機控制器1套

4. 減速機1臺

5. 轉動夾頭1套

6. 芯棒（Ф6、Ф8、Ф10、Ф14、Ф16、Ф18mm）1套

7. 加力裝置1套

8. 砝碼1組

9. 跟隨裝置1套

10. 機柜1套

11. 隨機工具1套

12. 技術資料（使用說明書、裝箱單、合格證明書）1套
